技术性能参数：

1 主要用途和适用范围

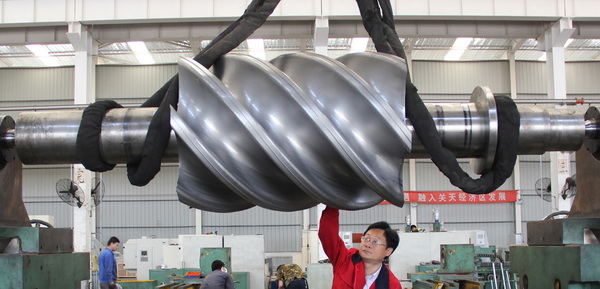

本机床采用北京FANUC公司生产的0i数控系统对纵向Z轴和车头主轴C轴进行闭环控制，可实现三轴两坐标联动。采用成形铣削法专门铣削大规格螺旋面工件，可广泛应用于空压机、冷冻机、工业泵行业中的大规格螺旋转子的粗、精铣削加工。

2  主要规格参数

2.1  最大加工直径                                1050mm

2.2  最大加工长度                                3500mm

2.3  工件最大安装长度                            4500mm

2.4  加工工件导程范围                        1000-3500mm

2.5  加工工件头数                                  任意

2.6  铣刀主轴中心至工件主轴中心                   950mm

      最大距离

2.7  铣刀主轴中心至工件主轴中心                   450mm

      最小距离

2.8   铣刀主轴倾斜角度最大调度 ± 60°范围（从水平方向计）

2.9   工作台（Z向）进给速度               0～250mm/min

2.10  工作台（Z向）快进速度                 2000mm/min

2.11  铣头（X向）进给速度                 0～250mm/min

2.12  铣头（X向）快进速度                   2000 mm/min

2.13  铣刀转速范围（无级）                   6～50r/min

2.1   铣刀最大安装直径                           800mm

2.15  铣刀最小安装直径                           600mm

2.16  铣刀最大安装宽度                           560mm

2.17  铣刀刀杆直径                               180mm

2.18  尾架顶尖行程                               100mm

2.19  铣刀驱动电机功率级                         110KW

                 转速                        750r/min

2.20  Z轴交流伺服电机         W=14KW M=14N.m N=3000r/min

2.21  X轴交流伺服电机         W=9KW M=53N.m N=3000r/min

2.22  C轴交流伺服电机         W=14KW M=75N.m N=3000r/min

2.23  数控系统主要技术数据

 控制轴数      3轴（C轴，Z轴，X轴）          最小编程单位     0.001mm

2.24  机床外形尺寸                  9500×4950×3300mm

2.25  机床最大安装重量                       15000kg

2.26  机床重量                              约50000kg
