QH2-M15A数控螺旋转子磨床
发布时间: 2020-11-12 22:08:20 被阅览数: 12295 次 来源: 青海第二机床制造有限责任公司

机床规格:Φ150×650(最大加工直径×最大加工长度)

二、机床主要用途:

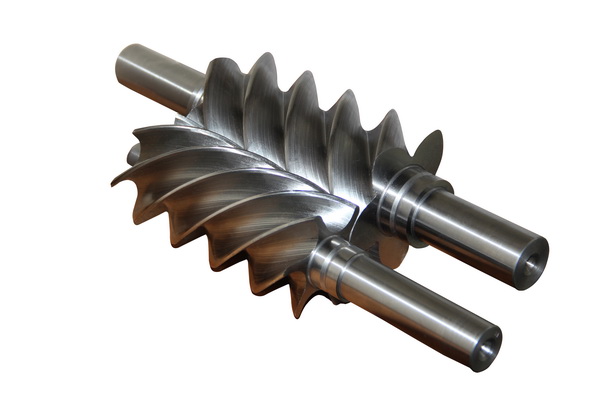

QH2-M15型专用转子磨床是采用成型CBN砂轮(湿式)磨削的方法,对螺杆/螺旋转子类工件的齿型型线进行磨削的,精密专用数控磨削机床。

机床数控轴数为五轴/三联动。(其中实现工件基础切削功能三个轴)。分别完成对机床如下执行及功能部件的控制:C轴—工件头架旋转主轴及工件槽数自动分度轴,Y轴—砂轮架径向移动/进给轴,X轴—工件工作台轴向移动/进给轴,B轴—砂轮架角向角度调整回转轴轴,A轴—机床砂轮架主轴。实现机床砂轮的精密回转。

其中C轴/X轴/Y轴为螺旋转子数控磨削联动轴,机床的螺旋转子槽螺纹导程运动由C轴—工件头架旋转主轴和X轴—砂轮架轴向移动/进给实现联动完成。机床的螺旋转子槽螺纹深度由X轴—砂轮架径向移动/进给完成。

机床砂轮架上安装有两个CBN砂轮部件,分别完成转子槽的粗/精磨削,砂轮架可沿轴向移动,使CBN砂轮移动至对应的磨削工位。通过对工件的粗磨及精磨,是一种大幅提高螺杆/螺旋转子工件齿型型线各项精度指标的先进工艺方式。

三、机床主要技术参数:
最大磨削直径             Φ150 mm
最大磨削长度             650 mm
最大工件重量             100 kg
最大导程角               ±60度
可磨螺纹头数              1~99
磨削螺牙导程              0~1000 mm
工件中心与砂轮主轴中心距   360 mm
工件主轴转速              0~50 rpm
尾架移动行程              450 mm
尾架套筒行程              80 mm
最大磨削深度              40 mm
砂轮直径                  Φ200/Φ300 mm
砂轮最大转速              8500 rpm
砂轮线速度                V砂=80-110米/秒
砂轮最大安装宽度           70 mm
砂轮主轴额定功率           25 kw
砂轮主轴支撑轴径           Φ80 mm
最大进给速度              10米/分
螺旋线进给速度              6米/分
X\Y轴直线度               0.006 mm
X\Y轴定位精度              0.005 mm
X\Y轴重复定位精度         0.003 mm
Z轴定位精度                 0.006 mm
Z轴重复定位精度           0.003 mm
C轴定位精度                ≤20角秒
C轴定重复位精度           8角秒
B轴定位精度                 20角秒
B轴定重复位精度           15角秒
螺旋线导程直线度           0.015 mm
