（一）机床的名称、型号、规格：

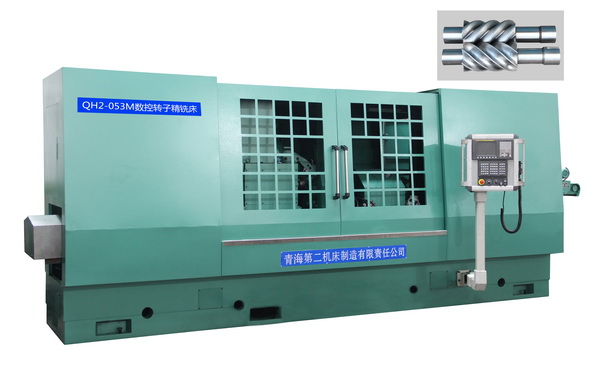

机床名称：高速数控螺旋转子精铣床 机床型号：QH2-053M
机床规格：Φ280mm×1300mm（最大加工直径×最大加工长度）
（二）机床主要用途：
QH2-053M数控螺旋转子铣床采用成型铣刀盘专门铣削加工螺杆转子、螺杆等螺旋面工件的高效率专用精密机床，主要适用于空压机、冷冻机、工业泵等行业中、小规格螺旋转子的精铣削加工。
机床采用倒T字形卧式水平整体布局。工件在前，刀具在后。工件作旋转（C轴）和纵向运动（Z轴）形成螺纹运动链, 铣刀作旋转切削和横向进给运动（X轴）。合成后形成工件的螺纹面。
机床数控轴数为三轴/三联动。分别完成对机床如下执行及功能部件的控制： C轴—工件头架旋转主轴及工件槽数自动分度轴；X轴—铣头箱径向移动/进给轴；Z轴—工件工作台轴向移动/进给轴；其中C轴/Z轴为螺纹成型数控联动轴，螺旋转子槽螺纹导程运动由C轴—工件头架旋转主轴和Z轴—工作台轴向移动/进给实现联动完成。螺旋转子槽螺纹深度由X轴—铣头箱径向移动/进给完成。机床各轴装有末端检测装置，螺纹运动闭环控制。机床采用FANUC公司0i-MD数控系统控制及交流伺服电机驱动，铣刀主轴采用主轴电机驱动，可实现铣刀的无级变速。采用免编程参数化操作界面，操作简洁安全方便。
（三）主要规格参数：
1.最小/最大加工直径: 最小Φ60mm/最大Φ280mm
2.最小/最大安装长度: 最小300mm/最大1300mm
3.加工工件导程范围: 任意
4.加工工件头数: 任意
5.最小/最大铣刀安装直径: 最小127mm/最大290mm
6.铣刀最大安装宽度: 150mm
7.最大工件安装重量: 300kg
8.铣刀盘转速范围(无级): 80～400r/min
9.铣刀主轴倾斜角最大调度范围(从垂直方向计) ±60º
10.刀具主轴头旋转速度: 0～2min-1
11.工件转速: 0 min-1～30 min-1
12.主轴头旋转夹紧方式: 夹紧（蝶形弹簧）／松口（液压）
13.刀杆支撑: 滚动轴承（轴端锥形）手动拆装
14.装刀轴: 主轴一体式
15.铣刀刀杆直径: 60mm、
16.刀具主轴头的前后运动（Ｘ轴）:
16.1刀具主轴头前后移动量: 200 mm
16.2主轴头前后快移进给: 10m/min
16.3刀具主轴头和工件主轴的轴心距离: 最小120mm/最大320mm
17.铣头进给速度(X向) : 0～250mm/min
18.铣头快移速度(X向) : 10m/min
19.铣刀电机功率: 26kw
转速: 1500r/min
20. 工作台左右运动（Z轴）:
20.1工作台左右移动量: 1200 mm
20.2工作台进给速度(z向) : 0～250mm/min
20.3工作台快移速度(z向) : 10m/min
21.尾座油缸最大行程 60mm-80mm
22. 伺服驱动轴:
22.1.Z轴交流伺服电机 W=4kw M=22N.m N=3000r/min
22.2.X轴交流伺服电机 W=4kw M=22N.m N=3000r/min
22.3. C轴交流伺服电机 W=4kw M=22N.m N=3000r/min
23.数控系统控制轴数 3轴(X轴、Z轴、C轴)
24.全闭环光删反馈 3轴(X轴、Z轴、、C轴)
25.数控系统编程最小单位 0.001mm
26.机床外形尺寸(长×宽×高) （4800×2400×2200）mm
37.机床净重 约13000kg
