一、机床的名称、型号、规格
机床名称：QH2-M15A数控螺旋转子磨床（CBN型）
机床规格：Φ150×650（最大加工直径×最大加工长度）
二、机床主要用途：

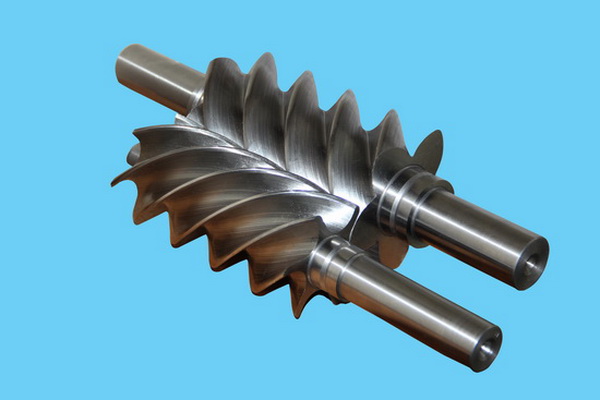

QH2-M15型专用转子磨床是采用成型CBN砂轮（湿式）磨削的方法，对螺杆/螺旋转子类工件的齿型型线进行磨削的，精密专用数控磨削机床。
机床数控轴数为五轴/三联动。(其中实现工件基础切削功能三个轴)。分别完成对机床如下执行及功能部件的控制：C轴—工件头架旋转主轴及工件槽数自动分度轴，Y轴—砂轮架径向移动/进给轴，X轴—工件工作台轴向移动/进给轴，B轴—砂轮架角向角度调整回转轴轴，A轴—机床砂轮架主轴。实现机床砂轮的精密回转。
其中C轴/X轴/Y轴为螺旋转子数控磨削联动轴，机床的螺旋转子槽螺纹导程运动由C轴—工件头架旋转主轴和X轴—砂轮架轴向移动/进给实现联动完成。机床的螺旋转子槽螺纹深度由X轴—砂轮架径向移动/进给完成。
机床砂轮架上安装有两个CBN砂轮部件，分别完成转子槽的粗/精磨削，砂轮架可沿轴向移动，使CBN砂轮移动至对应的磨削工位。通过对工件的粗磨及精磨，是一种大幅提高螺杆/螺旋转子工件齿型型线各项精度指标的先进工艺方式。
三、机床主要技术参数：
最大磨削直径 Φ150 mm
最大磨削长度 650 mm
最大工件重量 100 kg
最大导程角 ±60度
可磨螺纹头数 1~99
磨削螺牙导程 0~1000 mm
工件中心与砂轮主轴中心距 360 mm
工件主轴转速 0~50 rpm
尾架移动行程 450 mm
尾架套筒行程 80 mm
最大磨削深度 40 mm
砂轮直径 Φ200/Φ300 mm
砂轮最大转速 8500 rpm
砂轮线速度 V砂=80-110米/秒
砂轮最大安装宽度 70 mm
砂轮主轴额定功率 25 kw
砂轮主轴支撑轴径 Φ80 mm
最大进给速度 10米/分
螺旋线进给速度 6米/分
X\Y轴直线度 0.006 mm
X\Y轴定位精度 0.005 mm
X\Y轴重复定位精度 0.003 mm
Z轴定位精度 0.006 mm
Z轴重复定位精度 0.003 mm
C轴定位精度 ≤20角秒
C轴定重复位精度 8角秒
B轴定位精度 20角秒
B轴定重复位精度 15角秒
螺旋线导程直线度 0.015 mm
